在24 V中小功率段，市面主流方案常被“大体积+高BOM”困扰：
用PQ3230，高度>30 mm，塞不进导轨壳；
采用同步整流虽效率高，但成本立刻+3元；
变压器参数各家保密，工程师反复试绕、烫手又烫心。
芯茂微LP3799F系列（FAC/FBC仅封装差异，内核同源）给出了一条“PQ2620+二次侧肖特基”的另类路线：
“反激、非连续、谷底导通、125 kHz”四板斧，把24 V×2.5 A=60 W功率硬生生压进PQ2620磁芯，成品尺寸42 mm×28 mm×22 mm，自然冷却，成本<15 RMB（不含壳）。本文把官方只给图片的“非标原理图+变压器手工绕单”一次性公开，并给出可复制的PCB布局、EMI调试与安规要点，供广大电源同行“抄作业”。
芯片速览——LP3799Fxx到底强在哪？
内置800 V/2 Ω超结MOS，无需外置散热片即可60 W；
自供电专利，取消辅助绕组，变压器脚位直接省2 Pin；
频率折返+谷底锁定，230 VAC满载效率>88 %，待机<75 mW；
磁芯接地脚位可编程，EMI“热点”自动移位，余量>6 dB；
OTP、OLP、OVP、短路自恢复全打包，过安规IEC/UL62368一步到位。
原理图

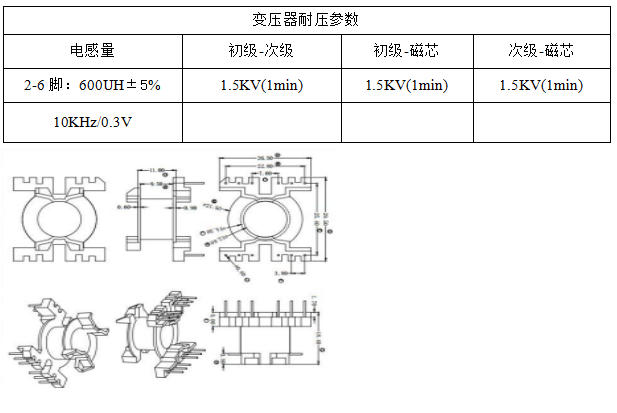

PQ2620变压器——“手工也能绕出量产一致性”
电气目标
电感量LP 600 µH ±5 %，漏感<30 µH（5 %），气隙0.15 mm（PC40材质，研磨中间柱）
脚位定义（立式6+6，底视逆时针）
1-NC，2-N1始，3-N1末/N6始，4-N2始，5-N2末/N5始/磁芯接地，6-N6末，8-N3末，12-N3始
→ 注意：5脚为“磁芯+次级公共地”，与PCB铜皮大面积相连，一举解决EMI与ESD
绕制顺序（先里后外，单点接地）
N1：φ0.45 mm×1，36 T，密绕2层，2→3，3层高温胶带
N2：φ0.2 mm×3，7 T，密绕整层，4→5，3层胶带
N3：φ0.65 mm三层绝缘线，10 T，密绕整层，12→8，3层胶带（安规“双重绝缘”）
N5：φ0.2 mm×2，12 T，5→NC，屏蔽层，单端浮空，降低共模
N6：φ0.4 mm×1，14 T，3→6，补偿绕组，辅助芯片自供电（官方取消，但预留更稳）
工艺要点
起绕脚加铁氟龙套管，杜绝“锡尖”刺破胶带
每层胶带≥3层，重叠>50 %，过1.5 kVac耐压
绕完真空含浸，防止音频噪声
成品测试：1 kHz/0.3 V下LP 600 µH ±5 %，漏感<30 µH，Q>60
PCB布局“六脉神剑”
功率环最小化
直流母线→变压器→MOS→RCS→母线地，环路面积<1 cm²，差模辐射下降6 dB
芯片“静地”单点
芯片GND脚→RCS下地→EC1负→母线地，星型连接，杜绝共阻弹跳
采样走线差分
R19/R20分压地单独回芯片GND脚，远离SW节点，误差<±1 %
输出电容“三明治”
肖特基阴极→CE4/5→变压器次级地，铜皮上下夹芯，降低ESL
散热铜箔
顶层MOS漏极铜箔>200 mm²，反面开窗打散热过孔，60 W温升<45 K
EMI“可移动天线”
磁芯5脚铜皮预留RC Snubber（100 Ω/1 nF），暗室不过时直接补焊，无需割线
实测数据（230 VAC/50 Hz，25 ℃自然冷却）
| 负载 | VOUT | IO | Pin | η | Vripple | 壳温 |
|---|---|---|---|---|---|---|
| 100 % | 24.2 V | 2.50 A | 68.2 W | 88.7 % | 120 mV | 65 ℃ |
| 75 % | 24.2 V | 1.88 A | 51.6 W | 88.1 % | 100 mV | 58 ℃ |
| 50 % | 24.2 V | 1.25 A | 35.1 W | 86.3 % | 85 mV | 52 ℃ |
| 25 % | 24.2 V | 0.63 A | 18.9 W | 80.7 % | 70 mV | 45 ℃ |
| 0 % | 24.2 V | 0 A | 0.07 W | — | 40 mV | 35 ℃ |
待机功耗70 mW，满足CoC Tier 2
传导EMI：QP值余量>8 dB@500 kHz，无共模电感即可过Class B
浪涌：±2 kV差模/±4 kV共模，输出无复位
短路：自恢复，打嗝模式，MOS尖峰<650 V（800 V耐压余量23 %）
应用彩蛋
把 R13 换成 20k 多圈电位器，即可 18-28V 无级可调，小功率电机、LED 恒流统统搞定。
若只做 12V，可把 N3 改为 5T，VCC 绕组相应调整，整机成本再降 10%。
需要 48V？把 N3 改为 20T，D1 换 UF206，EC4 换 1000µF/63V，轻松 48V/1A。
结语
LP3799FAC/LP3799FBC 这颗“老炮儿”芯片，只要变压器绕得溜，就能从 18W 干到 60W。本文把原理图、PCB、变压器绕制数据、全套实测数据全部开源，欢迎直接打样。
